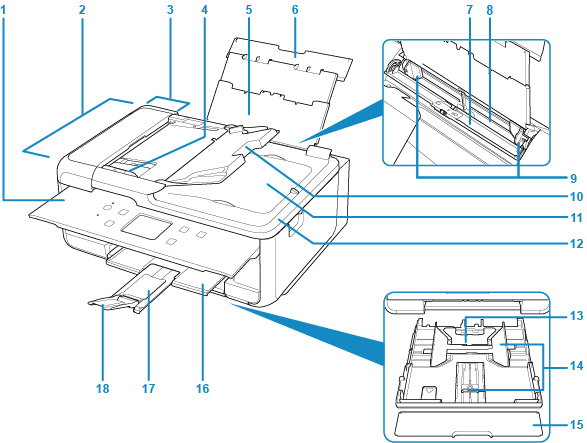

Vista Frontal
- (1) painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.
- (2) ADF (Alimentador Automático de Documentos)
-
Coloque um documento aqui. Os documentos colocados na bandeja de documentos são digitalizados automaticamente, uma folha por vez.
- (3) tampa do alimentador de documentos
- Abra quando estiver removendo documentos atolados.
- (4) guia de documentos
- Ajuste essa guia para que coincidam com a largura do documento no ADF.
- (5) suporte do papel
- Estenda para colocar papel na bandeja traseira.
- (6) tampa da bandeja traseira
- Abra para colocar papel na bandeja traseira.
- (7) tampa do slot de alimentação
-
Impede que algo caia no slot de alimentação.
Abra-a para deslizar as guias do papel e feche-a antes de imprimir.
- (8) bandeja traseira
-
Coloque o papel aqui. Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- (9) guias do papel
- Alinhe com ambos os lados da pilha de papel.
- (10) bandeja de documentos
- Abra para colocar um documento no ADF. É possível colocar duas ou mais folhas de documento do mesmo tamanho e espessura. Coloque o documento com o lado que você deseja digitalizar voltado para cima.
- (11) slot de saída de documentos
- Os documentos digitalizados do ADF são entregues aqui.
- (12) tampa de documentos
- Abra para colocar um original no vidro de exposição.
- (13) cassete
-
Coloque papel comum de tamanho A4, B5, A5 ou Letter no cassete e insira-o na impressora.
- (14) guias do papel
- Alinhe com os lados direito/esquerdo/dianteiro da pilha de papel.
- (15) tampa do cassete
- Retire para colocar papel no cassete.
- (16) bandeja de saída do papel
- Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.
- (17) suporte de saída do papel
- Estenda para apoiar o papel ejetado.
- (18) extensão da bandeja de saída
- Abra para apoiar o papel ejetado.

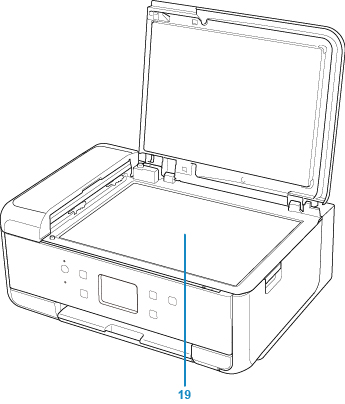

- (19) vidro de exposição
- Coloque um original aqui.
